在現代工業自動化領域，氣動制動器以其高效能和穩定性能被廣泛應用于各種機械設備中。本文將深入解析氣動制動器的結構和工作原理，以幫助用戶更好地理解和應用這一重要組件。

氣動制動器的工作原理：

氣動制動器的工作原理基于氣壓力的作用。當氣路接通后，活塞在氣壓力的推動下沿軸向移動，推動活塞架和摩擦板，直至壓緊旋轉狀態的附軸襯套圓盤，施加阻力矩使旋轉體停止。切斷氣路后，活塞架在復位彈簧的作用下回位，摩擦板與附軸襯套圓盤分離，制動器放開。

氣動制動器的結構特點：

1. 活塞和活塞架： 活塞在氣壓力作用下移動，推動活塞架和摩擦板，實現制動和釋放的動作。

2. 摩擦板： 采用對開式設計，便于更換。摩擦板材質通常為樹脂基復合材料，具有耐磨耐高溫的特性。

3. 附軸襯套圓盤： 背面設有冷卻片，可以快速散發摩擦產生的熱量。

4. 復位彈簧： 保證在氣路切斷后，制動器能夠迅速?gòu)?fù)位。

氣動制動器的優勢：

1. 調整空氣壓力實現平穩制動： 通過調整空氣壓力，可以實現制動的平穩性和順暢性。

2. 散熱性能強： 適用于高頻度、高負荷的惡劣工況，甚至可以空轉使用。

3. 調節轉矩范圍大： 通過調節空氣壓力，可以調節轉矩，適應不同的工作需求。

4. 摩擦板壽命長： 由于摩擦板設計偏厚且磨耗小，使得壽命更長。

型號后綴S和T的區別：

T型號帶有漲緊套，而S型號不帶。漲緊套的使用通?；趦蓚€(gè)原因：一是轉速快，使用頻率高；二是軸之前有間隙，需要鎖緊以防止軸的竄動。特別是在扭矩大的情況下，漲緊套可以確保制動器的安全性。

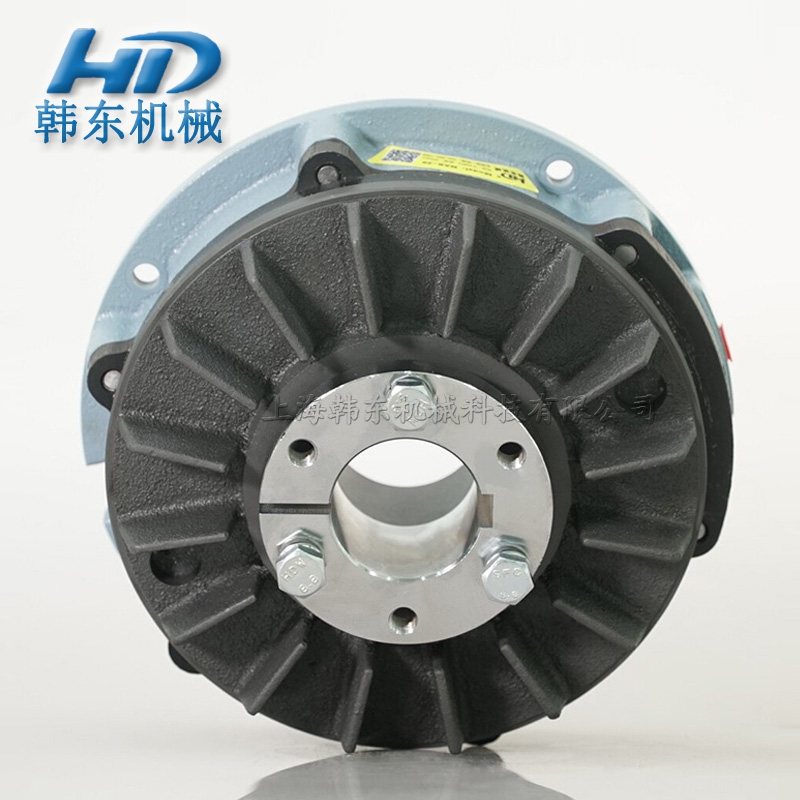

NAB氣動制動器的應用：

1. 低速?gòu)埩刂疲?利用電磁閥和調壓閥，可以實現張力的細微、均勻調整。

2. 定位制動剎車： 安裝在電機上，適合用于定位制動。

通過上述詳述，我們可以看到氣動制動器以其獨特的工作原理和結構特點，在工業自動化領域中發揮著重要作用。不僅提供了高效的制動性能，而且通過簡單的結構設計，實現了維護的簡便性，是現代工業生產中不可或缺的一部分。
