NAB氣動制動器工作原理及構造
瀏覽： 發布日期：2019年-05月-13日 09時:30分:22秒
NAB氣動制動器工作原理：NAB氣動制動器是由空氣壓來作為動力源，在通氣之后活塞會推動活塞架連帶摩擦板，沿軸向進行運動，壓縮復位彈簧直到壓緊處于旋轉狀態的附軸襯套圓盤，來施加阻力矩，直至附軸襯套圓盤連帶相關聯的旋轉體停止旋轉。
在切斷氣路后，活塞架會在復位彈簧的復位力作用下，來帶動摩擦板回位，并和附軸襯套圓盤脫開，使制動器放開。（此款產品可做成常閉式，即通氣時放開，斷氣時剎車）
注：此款產品的摩擦板是采用對開式設計，可以通過附軸襯套圓盤上面的圓孔擰下埋頭螺釘，然后就可以更換摩擦板了
NAB氣動制動器構造：
氣動制動器NAB系列是由O型環、空氣室、平行銷、摩擦板、附軸襯套圓盤、安裝螺栓、圓錐形軸套管、埋頭螺釘、活塞架、復位彈簧、盤頭螺絲、活塞等部分組成。

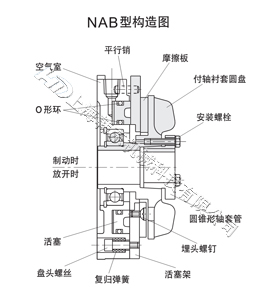

NAB氣動制動器結構圖：
